Форсирование "ИЖ-Юпитера"
Только руки береги
форсирование "ИЖ-Юпитера"
Мото № 01 2002г

Хорошо владельцам иномарок: каталоги предлагают неисчерпаемые возможности для тюнинга их мотоциклов. Но что делать, если ты ездишь на “Юле”? Ответ прост: засучи рукава и - вперед.
Практически все в первую очередь норовят переделать глушители. Большие хромированные “банки” придают солидности, но “душат” мотор. Хотите избавить двигатель от “тугодумия” - поменяйте выпуск. Настроенный резонатор с отдельной глушащей частью нетолько позволит движку свободно раскручиваться и легко “дышать”, но и на определенных оборотах обеспечит подхват. Для “Юпитеров” с кубатурой каждого цилиндра 175 куб. см идеально подойдут настроенные резонаторы от ковровских мотоциклов. Нужно будет определиться, что важнее - равномерная тяга в среднем диапазоне оборотов или “выстрел” на высоких. Хотите мощности в “середине” - заимствуйте резонатор “ЗиД-200”, для “выстрела” на “верхах” - от “мотоболки” СМБ-2


(схема труб на рис. 1).

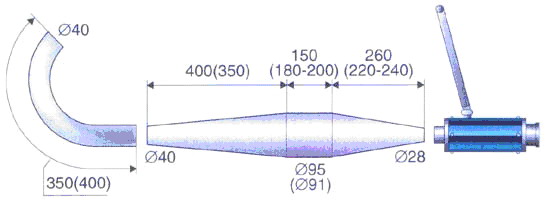

Рис. 1. Cхема настроенной выпускной системы марианта "Спорт" (цифры в скобках относятся к варианту "Классик"

Из какого материала должна быть труба? Чтобы сэкономить, поищите старую газовую или электроплиту. Из ее боковых стенок толщиной 0,8 мм можно полностью развернуть весь резонатор. Варить выпускную трубу лучше всего газосваркой, но можно и электрической, типа “кемпи”.

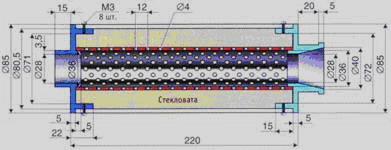

Глушащая часть - активного типа (рис. 2).

Рис. 2. Глушащий насадок

Корпус изготовьте из обрезка старого глушителя от “четвертого” или “пятого” “Юпитера” или “третьей” или “четвертой” “Планеты”. Используйте цилиндрическую часть без перегородок. “Флейту” сделайте из материала, устойчивого к нагреву, например, из соединительного патрубка глушителей “Урала”. В нем просверлите отверстия, а пространство между трубкой и корпусом заполните стекловатой. Выхлопной патрубок оставьте “родной”. Только укоротите и к резонатору его приварите, а не крепите гайкой.
Следующий шаг - система впуска. “Программа минимум” - установить карбюратор от “Планеты-5” (К-65И) с диаметром диффузора 32 мм. Придется немного распилить впускные окна в цилиндрах и фланце патрубка. Чтобы существенно повысить динамику разгона, а заодно добиться синхронной работы цилиндров, необходимы два карбюратора. Вспомните, на иномарках этов порядке вещей: сколько цилиндров -столько карбюраторов. От штатного патрубка возьмите фланцы крепления к цилиндрам, выточите пару втулок из алюминия, а от впускного патрубка от “Планеты” отрежьте привалочный фланец карбюратора. Второй фланец возьмите из старого “юпитерского” карбюратора. Сварите аргоном или склейте “холодной сваркой” детали и доработайте узел до полного совпадения с впускными каналами в цилиндрах. Внутренние щели (если они есть) заполните той же “холодной сваркой” или эпоксидкой (в качестве наполнителя используйте алюминиевую пудру или алюминиевые опилки). Затем вышкури-те внутреннюю поверхность.Какие выбрать карбюраторы? Для равномерной тяги до 100 км/ч подойдут К-65В (от “Восхода”). Желательно заменить в них распылители, иглы и главные топливные жиклеры на аналогичные от К-65Д. Сейчас продаются и отдельные ремкомплекты для карбюраторов, стоят они недорого. Уровень топлива в поплавковой камере оставьте прежним.
Если же вы хотите получить “ломовую” динамику и вам не жалко на каждой передаче выкручивать мотор “до звона” установите пару К-65Д. Максимальная скорость в этом случае увеличится всего на 5-7 км/ч, но “отрывающий руки” разгон обеспечен.
Завершив карбюраторную эпопею, займитесь воздухофильтром. Родной – “унитаз с мочалкой” - не только не обеспечивает качественной очистки воздуха, но и снижает мощность двигателя. Наилучшая ему заменаа – импортный воздушный фильтр из специального материала (поролона). Более доступная ыещь – верхняя часть поролонового фильтра к “Восходу”. Она отлично справится с двумя карбюраторами, места занимает немного и в обслуживании удобна. Для пропитки поролона используйте специальное масло для воздушных фильтров – его найдете в фирменных мотосалонах.
Самая важная часть работы – доводка цилиндропоршневой группы. Исходите из того, какой двигатель доступней – “Юпитер-4” или “Ю-5”. “Четверка” в штатном исполнении более формирована (28 л.с./5900 об/мин против 24 л.с./5000 об/мин) а значит, возни с ней меньше.
Я изготовил и испытал четыре разных варианта, по два на базе мотора “Ю-4” и “Ю-5”


(рис. 3, табл. 1).

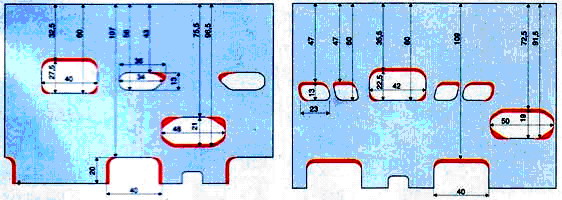

Рис. 3. Развертки цилиндров "ИЖ-Юпитер4" и "ИЖ-Юпитер5" (справа): черные линии - стандартный вариант ("Классик") красные - доработанный ("Спорт")

В вариантах “Классик” фазы газораспределения оставил нетронутыми. К сожалению, установить цилиндры от “Ю-4” на “Ю-5” невозможно - в двигателях разное расстояние между шпильками крепления, а также не совпадают продувочные каналы. Придется выбирать: либо “запиливать” стандартные цилиндры “Ю-5”, либо искать картер, цилиндры и головки от “Ю-4”. В любом случае, доводы каналов, расширения окон и очистки их от “утыков” и неровностей не избежать (подробно эти работы описаны в “МОТО” №4/99, с. 66).

таблица 1 . ТЮНИНГ И КОМПЛЕКТАЦИЯ ВАРИАНТОВ ДОРАБОТКИ ДВИГАТЕЛЕЙ “ИЖ-ЮПИТЕР 4” И “ИЖ-ЮПИТЕР 5”

Узел доводки

Тюнинг

Комплектация

Ю4 “С”

Ю4 “К”

Ю5 “С”

Ю5 “К”

1

Цилиндры

Доводка каналов

+

+

+

+

Изменение фаз газораспределения

+

-

+

-

2

Головки цилиндров

Поджатые до 10 ед,

+

+

+

+

3

Поршни

Подгонка продувочных окон

+

+

+

+

4

Кольца

Снятие фасок с рабочих кромок

+

+

+

+

5

Пальцы

Проточка на конус

+

-

+

-

Снятие фасок на торцах

+

+

+

+

6

Стопорные кольца

Удаление “хвостиков”

+

+

+

+

7

Подшипники верхней головки шатуна

Установка игольчатого подшипника

+

-

+

-

Штатная втулка

-

+

-

+

8

Коленвал

Полировка щек, шатуна

+

-

+

-

Балансировка

+

+

+

+

Отв. в верхи, головке для смазки

+

-

+

-

9

Карбюраторы

К-65В (дифф. 26 мм) - 2 шт.

-

+

-

+

К-65Д (дифф. 30 мм) - 2 шт.

+

-

+

-

К-65И (дифф. 32 мм) - 1 шт.

-

+

-

+

10

Воздухофильтр

Поролоновый от “Совы”

+

-

+

-

11

Глушители

Настроенный резонатор с “активным” глушителем

+

+

+

+

12

Свечи

А17В

-

+

-

+

А23В

+

-

+

-

13

Главная передача

Звездочки 19х42 зуба

+

-

+

-

Звездочки 18х42 зуба

-

+

-

+

Чтобы повысить мощность мотора “Ю-5” за счет наращивания оборотов, подрежьте верхнюю кромку выпускного окна на 1,5-2 мм.
Поршни обязаны весить одинаково, а окна в них - совпадать с продувочными окнами в цилиндрах и не перекрывать их. По кромкам поршневых колец снимите фаску. Поршневые пальцы облегчите проточкой на конус на конце, с их торца также снимите фаски. Обкусите “хвостики” стопорных колец, чтобы поршневой палец не подрезал их.
Постарайтесь найти коленвал с игольчатым подшипником в верхней головке шатуна. Такие валы стоят на “жидкостной” версии “Юпитеров”, они взаимозаменяемы с валами других моделей. Чтобы подшипник верхней головки шагу" смазывался лучше, просверлите в ней, в головке, два отверстия диаметром 3-3,5 мм, как это сделано в “Планете”. Опыт показал, что штатные алюминиевые сепараторы не слишком надежны. Если есть желание повозиться, изготовьте их из бронзы. Или сделайте насыпные игольчатые подшипники (иглы, по 25 шт., - из крестовины автомобиля “Волга”, по бокам каленые стальные шайбы.

ТАВЛИЦА. СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ВАРИАНГОВ ДОРАБОТКИ ДВИГАТЕЛЕЙ “ИЖ-ЮПИТЕР 4” И “ИЖ-ЮПИТЕР-5”

Вариант

Мощность, л.с./об/мин

Макс. скорость, км/ч

“Ю4 Спорт”

35-37/7100

147-150

“Ю4 Классик”

33-35/6500

135-140

“Ю5 Спорт”

30-32/6750

130-135

“Ю5 Классик”

28-30/6400

127-130

Головки цилиндров подожмите, подрезав их торцы на токарном станке. Объем камеры сгорания определите методом пролива - он не должен превышать 19 куб. см (что соответствует степени сжатия 10,2). Еще больше наращивать степень сжатия рискованно - головки цилиндров (особенно у “Ю-4”) теряют жесткость. Под головки установите заводские медные прокладки от “Ю-5”. После переделки придется ездить на Аи-92, но я рекомендую А-95. И, конечно, отрегулируйте угол опережения зажигания под увеличенную степень сжатия. Опытным путем я остановился на значении “2 мм до ВМТ”; при угле в 2,2-2,3 мм возникает детонация на средних оборотах. И вкрутите хорошие свечи зажигания, скажем, PAL или Brisk OT“Jawa”, аналогичные нашим А-23(В), А-26.
Все это я проделал со своим “Ижом”. Что получил? Мощность двигателя “Ю-4” возросла до 35-37 л. с. при 7100 об/мин (табл. 2) -данные проверены на специальном стенде. Теперь могу ездить в спортивном стиле. Чтобы подчеркнуть этот стиль, установил на мотоцикл “лежачий” руль от древней “Планеты”, повернутый задом наперед, за счет этого рукоятки опустились. Сантиметров на 10 отодвинул назад подножки. Мой спортбайк уверенно обгоняет стандартные “Явы” и “Юпы”, не говоря ужо всяких оппозитах.
Но это не предел. Задумал соорудить жидкостное охлаждение, многоканальную продувку, установить лепестковые клапаны на впуске, кольца-вытеснители в кривошипных камерах, а также бесконтактное зажигание, резонатор на впуске... Это позволит поднять мощность до 40-45 л. с. при 8500-9000 об/мин. Все сделаю, если дойдут руки. И если их не оторвет при резком открытии “газа” моего нынешнего “Юпа”.

Роман ЯШУКОВ,
Москва
